OCCT：开源 CAD 唯一的内核基石，和商用比差在哪

AI 文生 CAD、代码化 CAD 要落地，最终都要跑在某个几何内核上——内核够不够结实、互不互通，直接决定“生成的几何能不能进工程流程”。商用内核（如西门子 Parasolid、达索 ACIS）要授权费、且闭源；开源这边，OCCT（Open CASCADE Technology）是唯一成熟、全功能的边界表示（B-Rep）内核，自 1999 年发展至今、约 200 万行代码、以 LGPL 发布，撑起了一大片开源 CAD/CAE/BIM 工具。2026 年 5 月，它发布了多年来最大的一次版本 8.0.0（当前 8.0.1）。本文借这次大版本，看一看这块开源底座的现状：还有哪些开源内核、谁在用 OCCT、和商用内核差多少、往哪走。资料核对截至 2026 年 10 月 31 日；本文未逐一编译验证，信息以官方发布说明与公开仓库为准。

一、开源内核：OCCT 一家独大，新秀初起

几何内核是 CAD 看不见的发动机。商用领域有 Parasolid、ACIS/ShapeManager、CGM、C3D 等；开源这边，成熟、全功能的只有 OCCT 一个。它支持精确的 B-Rep 实体、布尔、圆角、曲面与数据交换，是开源里唯一能对标商用的那一档。

近两年出现了一些新秀，多用 Rust、仍处早期：

• Truck：Rust 写的 B-Rep + NURBS 内核，Apache-2.0，面向 WebGPU；但目前只支持单边圆角。
• Fornjot：Rust、实验级，官方自述尚不适合真实项目。
• Gensolid：Apache-2.0，定位对标 Parasolid，用 Truck 作 NURBS 参考、OCCT 作对照（因许可不兼容，不含 OCCT 代码）。
• 另有 NVIDIA 在 USD BRep 里以 Apache-2.0 开源的 SMLib 子集，以及老牌的 BRL-CAD（CSG 传统）。

这些项目方向有意思，但在布尔与圆角等健壮性上离 OCCT 还有明显距离。就是说，想要一个免授权、能用于生产的开源全功能内核，今天仍然只有 OCCT。关于开源内核在 AI×CAD 里的位置，本站在主流 CAD AI 调研里也谈过。

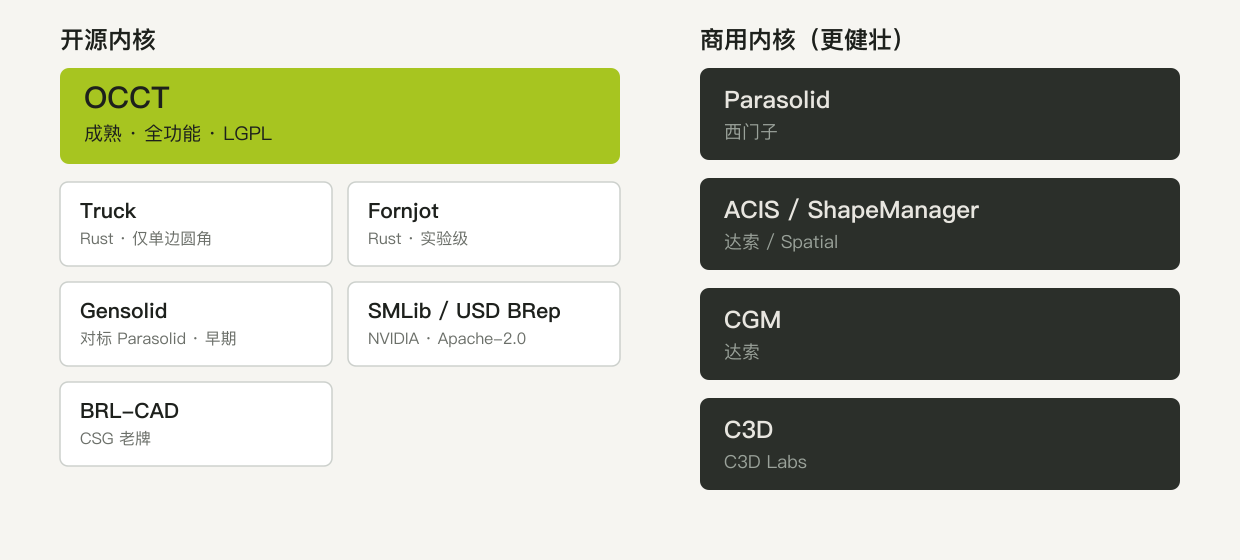

图 1：开源内核（OCCT 为主，新秀初起）与商用内核。图由 CADFrontier 绘制。

二、谁在用 OCCT

OCCT 之所以重要，是因为一大批工具都建在它上面：FreeCAD（开源参数化 CAD）、KiCad 的 3D 显示、build123d 与 CadQuery（经 Python 绑定 OCP）、网格与仿真前处理的 Gmsh 与 Netgen、BIM 领域的 IfcOpenShell 及众多 IFC 查看器、仿真平台 Salome、Open Cascade 官方的 CAD Assistant，以及 bitbybit 这类 Web 工具。

换句话说，一条内核撑起了半个开源 CAD/CAE/BIM 生态。这也是它每次大版本都牵动一片的原因——内核一动，上游都要跟。

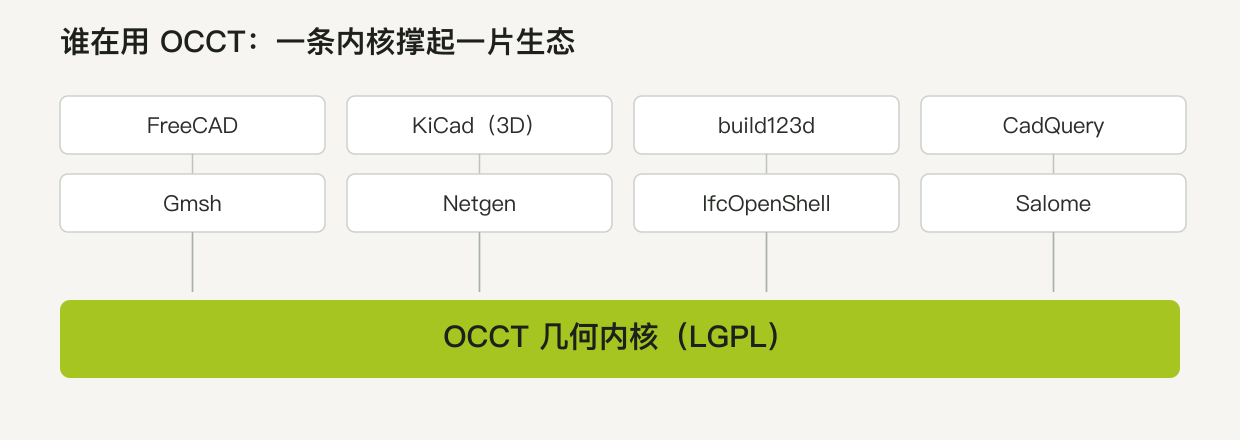

图 2：一大批开源工具建在 OCCT 几何内核上。图由 CADFrontier 绘制。

三、8.0：这块基石在持续现代化

8.0.0 是 OCCT 多年来最大的一步：经过 5 个候选版、3 个 Beta，累计 500 多项变更。它是破坏性的——最低 C++ 标准升到 C++17；异常体系重构：Standard_Failure 改为继承 std::exception，Raise()/Throw() 等静态助手取消、改用 throw，错误处理栈改为线程本地；源码树按模块重组。官方提供了自动迁移脚本，但升级要改代码，不是改配置。

同时也带来不少新能力：

• BRepGraph：基于图的拓扑与 B-Rep 几何表示，支持双向遍历与历史追踪，为后续算法打底；还有高性能集合（Robin Hood 哈希表等）、Gordon 曲面、把容差从硬编码 1e-12 改为可配置、线程安全的数值解析；ARM64 成为 macOS/Windows 的一等目标。
• 数据交换方面，STEP 导出通过去除冗余，使文件平均约小 20%，并保留控制指令。

一句话：这块开源基石在被认真地现代化，而不是只做维护。

四、和商用内核的差距

把话说清楚：论健壮性，商用内核（Parasolid、ACIS/ShapeManager 等）总体仍强于 OCCT。

最被诟病的是圆角。多条圆角要在一个顶点处相交时，OCCT 常会失败，而且没有 Parasolid 的 fix_blends、ACIS 的 api_fix_blends 这类“圆角修复”机制；历史上圆角/倒角累计有约二十多个未决问题，版本之间还出现过回归。布尔方面，OCCT 用 fuzzy 容差参数和 General Fuse 流水线来应对近重合输入，思路和 Parasolid 的可靠面面求交、ACIS 的印记/缝合/修复不同。此外，ACIS 的建模能力更广，OCCT 不支持通用的文本化 Laws 与过程式几何。

业界的共识是：OCCT 的算法在数学上是对的，差的是边缘情况的工程实现，尤其是多圆角顶点。它的优势则很明确——开源、免授权费，是不想买商用内核时唯一的全功能选择。有的开源项目干脆同时挂两个内核，把第二个当“独立裁判”：两者不共享代码，布尔与圆角的失败不相关。

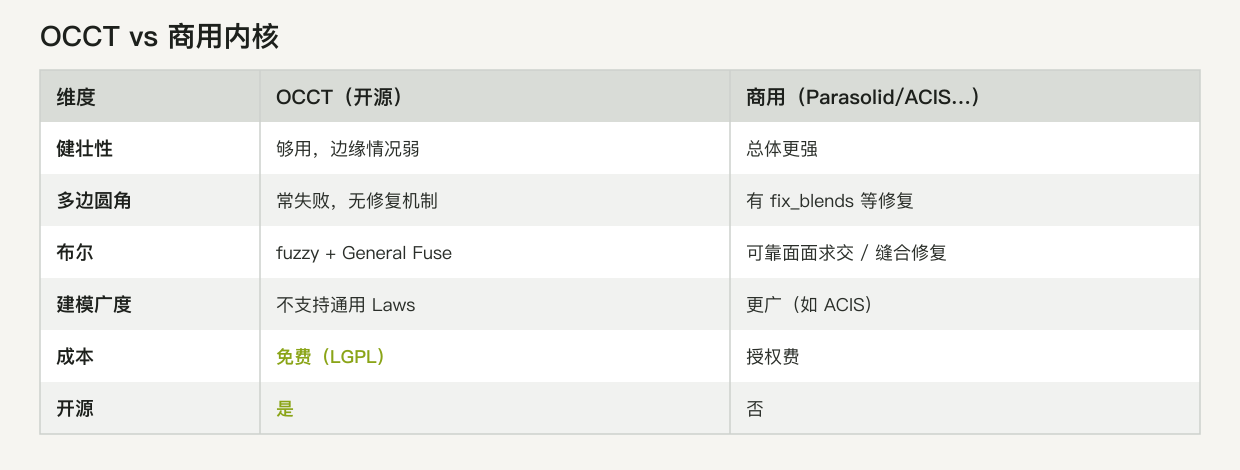

图 3：OCCT 与商用内核的主要差距与优势对照。图由 CADFrontier 绘制。

五、往哪走，以及我的看法

OCCT 背后是 Open Cascade SAS，它是 Capgemini 的子公司；8.0 的 OCCT3D 团队在 FOSDEM 2026 上公布了路线，整版围绕 API 稳定、可维护、易用三条主线重构，BRepGraph 与集合的大改是为后续算法打基础。按公开里程碑，8.0.2 预计 10 月、8.1 预计 2027 年 1 月；官方同时提供商用支持与关键 bug 修复服务。

我的判断是：对 AI×CAD 来说，内核够不够结实，直接决定“AI 生成的几何能不能进流程”。OCCT 正在补现代化、补健壮性，但圆角与布尔的边缘情况仍是它和商用内核的主要差距——AI 产出越多、越自动，这块短板越关键，因为出问题的往往不是“建不出”，而是复杂情形下的圆角与布尔：常见零件多半没问题，可一旦多条圆角交汇于一个顶点、或遇到近重合的布尔，就容易在这些边缘情况上失败。Rust 新秀的方向值得关注，但要到能用于生产还早。短中期看，OCCT 仍是开源 AI×CAD 的内核基石，而且在变得更结实——这既是它的底气，也是整个开源 CAD 生态能持续往前的前提。

本文为基于公开资料的编辑分析，信息以官方发布说明与公开仓库为准，未逐一编译验证；配图为 CADFrontier 绘制的概念示意。
