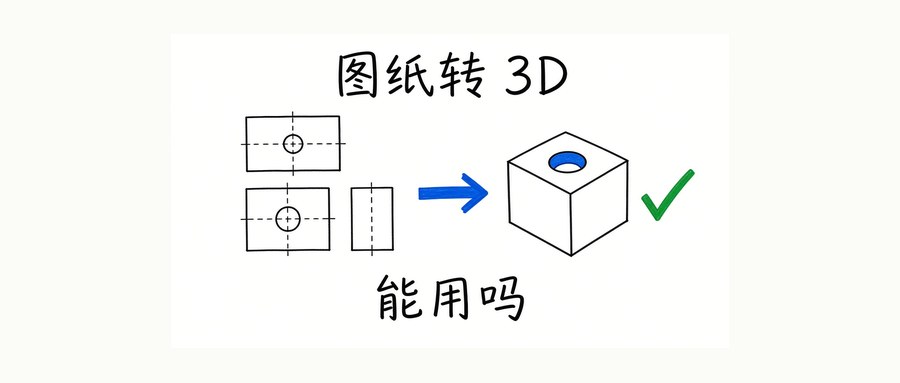

图纸转 3D，商用 AI 已经能用了吗？

原载「AI驱动产品设计」，资料口径截至 2026-10-08；本站整理复刊时保留原稿观点与数据快照，不代表当前排行榜或产品承诺。

上一篇我解读了 Normal 的 CAD Arena：通用大模型照着工程图在 CAD 里写脚本建模，最高分 0.750，结果是“画得出，改不动”。这一篇不写作者实测，只评现有商用工具：公开资料能支撑到哪一步、哪些场景还不放心。

一、图纸转 3D，商用做法怎么比

先说需求。存量二维工程图仍需进入后续设计与管理流程；采用基于模型的定义（MBD）并不会自动完成旧图纸库的三维重建。

除了人工重建（Backflip 估算单件通常 2–3 天、约 1500 美元）和 CAD 自带半自动（如 SolidWorks 的“2D to 3D”工具栏，把 DWG 视图折到基准面再手动转特征），AI 自动重建里有公开资料可查的几家如下。表里“第三方实测”只记我查到的独立上手，不是厂商自家演示。

• Backflip Drawing to CAD — 输出：Fusion 特征树；网页版可导出 STEP；第三方实测：有：engineering.com，3 张练习图
• Faber — 输出：STEP，或带特征树的 SolidWorks / Fusion / FreeCAD；第三方实测：未找到
• Aibuild OS — 输出：在用户已有 CAD 里重建，工程师审批；第三方实测：未找到
• Theia — 输出：AI + 人工校验，交付 STEP；第三方实测：未找到
• Drawing Agent — 输出：Claude Opus 读图、CadQuery 建模（测试用户）；第三方实测：未找到

也可以不买产品，自己用通用大模型加编程智能体写建模脚本，也就是上一篇 CAD Arena 测的路线。

二、为什么挑 Backflip 当案例

选它有四个原因：

1. 有独立实测：engineering.com 的编辑 9 月 30 日发表了上手测试，其他几家我没找到第三方实测。
2. 输出能接着改：厂商称，它在 Fusion 里生成原生特征树，可以直接改孔径、调阵列。
3. 价格公开，能自己试：注册送 50 积分；Builder 套餐每月 20 美元、含 100 积分，Thinking 模式每次 50 积分。图纸转 3D 目前只能用 Thinking 模式，算下来一次约 10 美元。
4. 路线有代表性：自研 CAD 专用模型，正好和上一篇的通用大模型对照。

公司背景只作语境：CEO Greg Mark 与 CTO David Benhaim 来自 Markforged；2024 年 12 月完成 A 轮融资。Drawing to CAD 于 2026 年 9 月 17 日发布。厂商称，单件重建约 5–30 分钟、不超过 10 美元，并可并行处理图纸库；很多工厂只有不到 1% 的设备有 3D CAD。后几句是厂商场景主张，不是独立车间验证。

三、公开证据还缺什么

公开实测用的是 TooTallToby 网站的练习图，不是国内车间图纸。国内机械图纸按 GB/T 14692 优先采用第一角画法，而我在 Backflip 官网和新闻稿里没看到对投影法的说明。投影法认错，视图会摆反，零件就建错了——这是评价时还缺的一条公开说明，不是“已经测过 GB 图纸”的结论。

按公开报道能对上的能力边界，下列类型在独立实测里基本没被覆盖，评价时只能当缺口，不能当已验证：

• 带孔阵列的铣削支架：质量对不代表孔位对；
• 钣金件：厂商强调的是三轴铣削件和车削件，钣金不在其中；
• 多实体焊接件：对应公开实测里失败的多实体铁丝架；
• 扫描的老蓝图、手绘草图：真实老图纸与输入下限。

四、已有的独立实测：3 张图对了 2 张

engineering.com 的编辑从 TooTallToby 选了 3 张练习图。这个网站办建模速度赛，用零件质量判断建得对不对。结果如下：

• 第 1 张：质量完全正确，用时 7 分 18 秒；3133 名建模成功的用户平均用时 16 分 30 秒；
• 第 2 张更难：质量也完全正确，用时约 10.5 分钟，用户平均接近 34 分钟；
• 第 3 张是多实体铁丝架：7 个实体只建出 1 个。

作者也说，这些练习图缺少真实车间图纸的“灰尘和难度”。我认为，单实体、标注清楚的零件，商用工具已经能做对，还比多数人快；但样本只有 3 张，也没有横向评测。截至 10 月 8 日，CAD Arena 和 CADGenBench 排行榜里都没有 Backflip。

五、技术路线：核心几何由谁生成

CAD Arena 测的是 Opus、GPT、Gemini、DeepSeek 等通用大模型写 CAD 脚本。Backflip 不同：厂商称核心是自研“CAD 基础模型”，学的是把拉伸、旋转、阵列串成特征树，外面再套智能体自查与迭代；Thinking 模式给更多时间。2025 年初演示的第一代因不好改未发布，团队重做一年后于 2026 年 8 月推出第二代。读图具体用哪个模型，厂商没有公开。

按“核心几何由谁生成”，可粗分为三条（细节见各官网，此处只服务可用性判断）：

• 通用大模型智能体 — 核心几何由谁生成：通用大模型操作 CAD 或写脚本；代表：CAD Arena 各模型、Aibuild OS；主模型在哪：CAD 特征树
• 专用 CAD 模型 — 核心几何由谁生成：自研 CAD 模型 + 智能体；代表：Backflip；主模型在哪：Fusion 特征树或 STEP
• 代码即模型 — 核心几何由谁生成：代码（常由通用大模型写）；代表：build123d、text-to-cad、Zoo KCL；主模型在哪：代码文件本身

第一、三条都靠通用大模型，区别在主模型存在哪：前者留下 CAD 文件；后者代码就是主模型，改尺寸就是改代码。对可用性来说，更要紧的是：交付物有没有可改的特征树、有没有第三方实测护航。

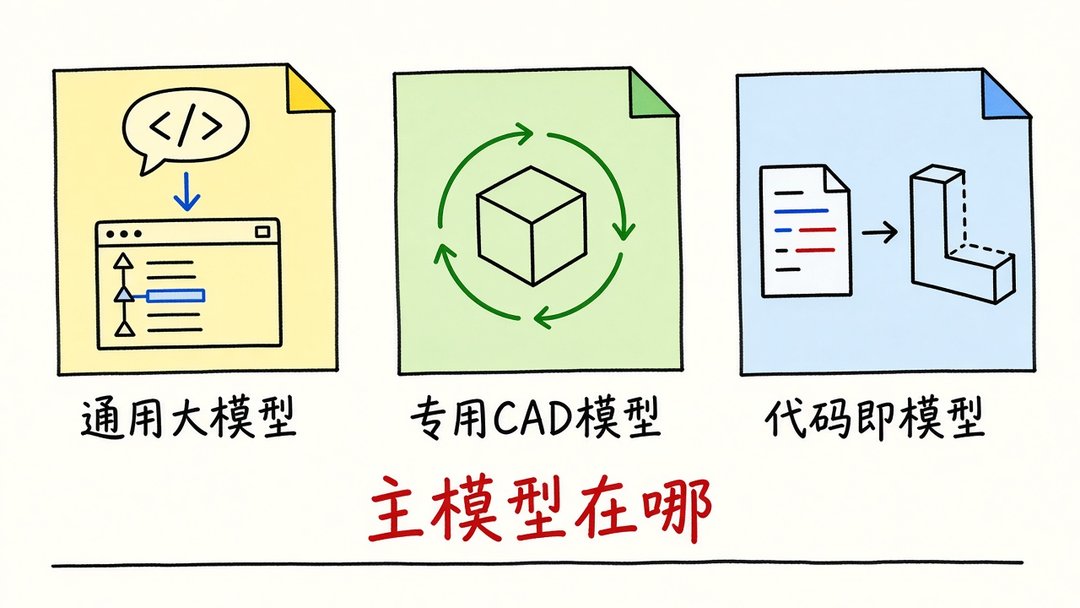

图 1：图纸转 3D 的三条技术路线（AI 生成示意图，信息来源：各官网及报道，截至 2026 年 10 月）

六、哪些能用，哪些还不放心

我认为，按目前公开证据，稳妥可当草稿的主要是这一类：

• 标注清楚的标准机加单件：实测做对的两张都是单实体件；练习图作者自己也说缺少车间图纸的难度，所以不要外推到褪色蓝图或复杂装配。

下面两类常被当成“已经能用”，但独立证据不够，应标成厂商主张或价格层面的可试，而不是已验证的车间结论：

• 备件和老图纸数字化：厂商主打场景，并称可并行转换图纸库；公开上手没有对应的车间样张。
• 按件付费先出草稿：一次约 10 美元，价格上适合先试再挑重点件复核；这不等于批量出库已经可靠。

这几类我还不放心：

• 多实体、装配和复杂曲面：铁丝架 7 个实体只出了 1 个；装配和复杂曲面没有公开测试。
• 投影法与 GB 图纸：官网未说明投影法；第三节列的钣金、扫描蓝图等类型也缺独立覆盖。
• CAD 集成：实测里 Fusion 插件第一次只重建了部分几何，第二次少了几个小孔，两次都靠下载 STEP 才核对完。目前只有 Fusion 插件和网页版，NX、SolidWorks 用户只能用没有特征树的 STEP。
• 照片建模：厂商称拍 3–6 张照片、给一个已知尺寸就能缩放对。实测没给尺寸的开瓶器偏大、形状也不对；用视频建的 iPhone 充电器尺寸很准，CEO 的解释是模型见过这个东西。
• 只核对了质量：孔挪了位置，质量几乎不变，零件却可能装不上。

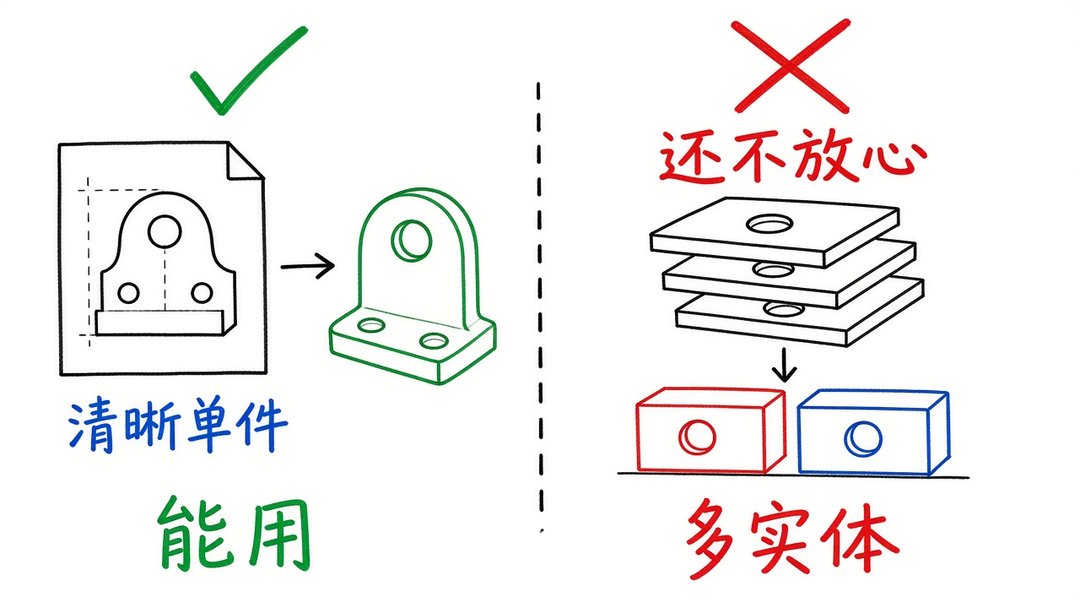

图 2：能用和还不放心的场景（AI 生成示意图）

七、工程师怎么用：输出当草稿

我认为输出应该当草稿，不当成品，上一篇“AI 出初版，工程师做校核”的分工照样成立。校核清单在上一篇基础上加两条：

1. 翻特征树：圆角、阵列、孔是不是原生特征；只有 STEP 时，判断要不要重建；
2. 对关键尺寸：质量、关键孔位、孔径、基准距离逐项核对；
3. 量壁厚：薄壁件做一次厚度分析；
4. 查配合：放进装配做干涉检查；
5. 改一个参数：改一个主尺寸，看模型能否重建；
6. 孔和销做装配验证（新增）：螺栓、销钉实际装一次；
7. 多实体逐个核对（新增）：先数实体，再逐个对尺寸。

八、写在最后

我的判断有边界：单实体、标注清楚的机加图纸，可以交给商用 AI 出草稿，再按清单校核；多实体、装配、缺投影法说明、以及第三节那些未覆盖类型，还不放心。横向评测也还没有。新设计则直接用 3D 或代码当主模型，别再新增“只有图纸”的零件。

图纸转 3D 还在快速变化，我会对这类商用技术和公开实测持续关注，有新进展再写。

本文配图为原稿的概念示意，不是产品实测截图。英文版使用对应英文配图，图内文字与图注均为英文。
