零件多维度评价表：从生成到维护

原载「AI驱动产品设计」，资料口径截至 2026-10-13；本站整理复刊时保留原稿观点与数据快照，不代表当前排行榜或产品承诺。

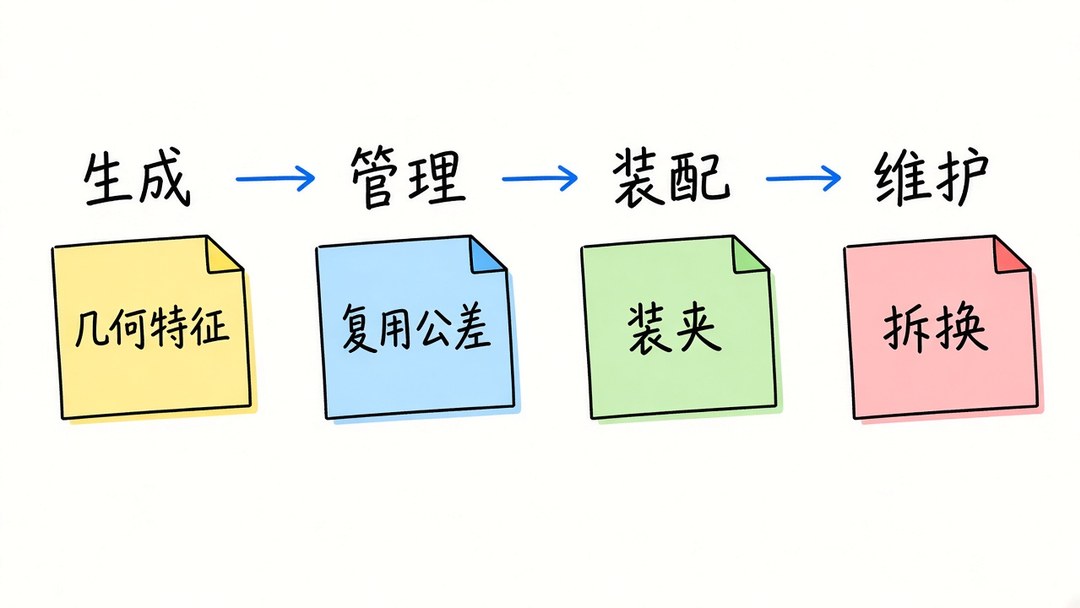

在产品的结构设计中，同一个功能，零件可以有很多种做法。有经验的设计师往往手里有好几套解法。设计时差别不大，代价却常常藏在后面：加工要多装夹几次，物料库里又多了一个只用一次的新料号，装配要换个方向拧螺钉，坏了得拆半台机器才能换。

这里要先说清一个边界。行业里常说的 DfX（为装配、为制造、为运输、为可靠、为测试而设计等）多半是整机 / 产品级的全生命周期评价。本篇只谈零件级：在 SolidWorks、NX、Fusion 这类传统商用 CAD 里把零件做到接近定稿时，从生成、管理、装配到维护，把零件本身的代价提前想清楚。目的就一个——提效、降本。整机还要另看电气、环境、运输、可靠、测试等，那是另一张清单。

AI 在本篇里的角色，是帮你更快过完这些评价问题，而不是另开一条「AI 生成 CAD」的流水线说明。

我想和大家一起讨论的，就是这套零件侧的维度。六维清单是作者提出的讨论框架，不是行业标准或经过统一验证的评分体系。

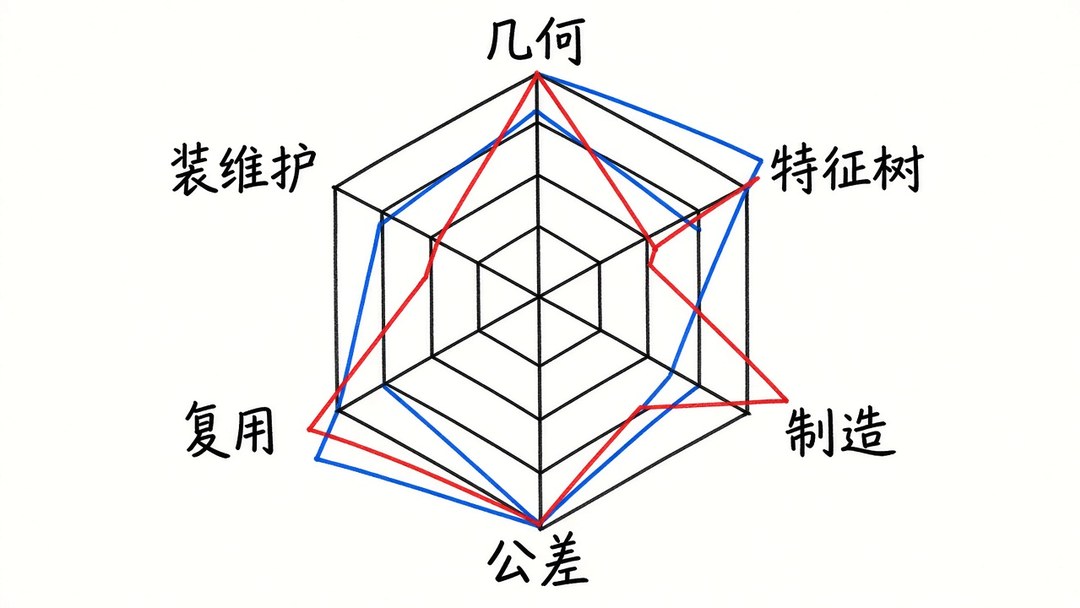

一、定稿前先过一遍这六个维度

定稿前把下面六个维度过一遍，提前想清楚代价会落在哪。每个维度看什么、为什么影响后面的生成、管理、装配和维护，列在表里：

• 几何复杂度 — 看什么：面是不是简单、有没有大量自由曲面和孔槽；形状越绕，建模、加工和改型都更费
• 建模 / 特征树 — 看什么：特征步数和依赖深不深；树越绕，改一处牵动一片，后续维护更难
• 制造可行性 — 看什么：装夹次数、倒扣、深腔、薄壁、要不要 5 轴；这里直接决定加工成本和交期
• 尺寸公差 — 看什么：紧公差和形位公差有多少；公差堆多了，检验和废品成本跟着上来
• 通用化 / 复用 — 看什么：能不能用标准件或库里现有件；多一个只用一次的新料号，采购、库存、维护都贵
• 装配与维护 — 看什么：能不能单方向装、坏了好不好换；装拧方向乱、拆换要大拆机，现场成本和售后都高

这六项关注点不同，也会相互影响：有研究对 SolidWorks 模型做过统计，特征树越绕，工程师越觉得难建；但建模很费劲的零件，加工可能很简单，反过来也一样。所以不能只盯一项，最好六个一起过。

二、现有工具覆盖了哪些维度

市面上有不少评价或 DFM 类工具，多数用成本或可制造性问题来反映零件难不难做，很少把上面几维放在一张表里一起看。以下是原调研对公开资料的定性归纳，不是横向实测，也不代表穷尽能力（✓ 覆盖，△ 部分涉及，— 未见）：

• aPriori — 几何：△；建模：—；制造：✓；公差：△；复用：—；装配维护：—
• Boothroyd Dewhurst DFMA — 几何：△；建模：—；制造：✓；公差：—；复用：—；装配维护：✓
• SOLIDWORKS Costing — 几何：△；建模：△；制造：✓；公差：—；复用：—；装配维护：—
• DFMPro — 几何：△；建模：—；制造：✓；公差：—；复用：—；装配维护：△
• Protolabs 自动制造分析 — 几何：△；建模：—；制造：✓；公差：—；复用：—；装配维护：—
• Toolpath — 几何：△；建模：△；制造：✓；公差：—；复用：—；装配维护：—
• CADDi Drawer 一类相似搜索 — 几何：△；建模：—；制造：—；公差：—；复用：✓；装配维护：—
• Text2CAD-Bench 分级 — 几何：✓；建模：✓；制造：—；公差：—；复用：—；装配维护：—

DFMA 的 DFA 部分面向装配，追求零件数最少；它的 Should Costing 才算单件的工艺成本。CAD 难度分级类基准多半只管「模型难不难建」，不管能不能做、好不好装——拿来对照几何和特征树可以，别当成制造结论。

对照上表，「复用」一列仍然很空（相似搜索类能补一点）。这一维往往是最能撬动成本的杠杆——少一个新料号，后面的采购、库存、维护都跟着省。但它落地有前提：要有维护过的历史零件库，还要能快速做相似检索。库和检索不到位，这一维就只能停在纸面上，改不了设计。

结论很直接：很少有工具同时覆盖复用管理、装配维护和几何制造。这份维度清单补的就是这个空档；其中复用这一维，还得靠企业自己把库和检索建起来，单靠某一款软件填不满。

三、AI 时代怎么来辅助你

场景很具体：零件已经在商用 CAD 里建好或接近定稿，你要决定「就这版」还是「再改一版」。AI 不替代这六个维度，而是当你的评价助手——你可以贴截图、工程图、特征树、BOM 备注，让它帮着挑问题、列疑问；最后拍板仍是工程师和工艺。下面按维说：你可以怎么问、贴什么、AI 哪里弱、哪些还得靠人。

几何复杂度
把零件的等轴测截图、关键剖面，或一张二维工程图丢给 AI，问：外形是不是绕过头？自由曲面和孔槽是不是堆太多？有没有更简单的外形还能保住功能？它适合帮你列「看起来贵」的几何点，方便你和备选方案对比。弱项是：它看不到真实曲面连续性和加工侧真实难度，结论只能当提醒。外形是否必须这么复杂，最终还得你对照功能、模具/机加路线自己定。

建模 / 特征树
在 CAD 里打开特征树，截一张树的全貌（或折叠后的主干），再配一张模型截图，问 AI：依赖是不是过深？有没有明显多余特征、该合并的步骤？改尺寸时哪些特征最容易牵一发动全身？它能帮你用「外行也能听懂」的话把树的风险说清楚，适合评审前自检。弱项是：它读的是截图和说明，不是真正的特征历史，漏读、误读很常见。树要不要重构、能不能安全抑制某个特征，仍要打开软件自己试、自己回退。

制造可行性
把主要视图截图、壁厚/拔模相关说明，或已有的工艺备注贴进去，问：有没有倒扣、深腔、过薄壁？大概要几次装夹？更像 3 轴还是得上 5 轴？同时可以对照 DFMPro、aPriori、Protolabs 自动制造分析这类评价辅助给出的告警，让 AI 帮你把告警翻译成「设计上能改什么」。弱项是：装夹方案、夹具和真实报价，工具和 AI 都给不了终审。工艺或外协确认之前，别把对话当可下单结论。

尺寸公差
贴工程图（或标注了配合面的截图），问：哪些面是配合面、基准怎么选更稳妥？哪些紧公差可以先松？有没有明显「标严了但未必用得上」的尺寸？AI 适合做公差意识提醒和评审问题清单。弱项也最明显：它当不了公差师，替不了形位公差、量具和检验方案。名义尺寸之外该严该松，仍按配合、工艺能力和检验成本，由人定。

通用化 / 复用
把零件截图、关键尺寸、材料/表面处理备注，以及「功能一句话」丢给 AI，问：这更像标准件、外购件，还是必须新开料号？和常见型材/型件比，差在哪几个特征？若公司有历史库，先走相似搜索（如 CADDi Drawer 一类），把搜到的候选件再丢给 AI 做差异对比：是小改复用，还是真得新建。弱项是：没有库、没有检索，AI 只能空谈「建议复用」。少开新料号这件事，瓶颈在库和搜，不在对话本身。

装配与维护
贴装配上下文截图（这个零件装在哪、周围有什么挡）、紧固件方向说明，问：能不能单方向装？扳手/螺丝刀是否够得着？易损件坏了要不要大拆机？售后换件最短路径是什么？它适合把「装拧别扭、拆换痛苦」提前说出来，方便你改结构和改紧固方案。弱项是：真实干涉、线缆、现场工装，截图里经常看不到。装得顺不顺、换得好不好，还得对着装配体和现场习惯核一遍。

六维过完，日常可以压成两步：定稿前按六维各问 AI 一轮（带着截图和工程图）；审 BOM 时，把「制造难、难复用、难拆换」信号明显的零件拎出来优先改。AI 加速的是发现问题和整理疑问；装夹、公差、能不能复用、装得顺不顺，仍取决于工程师、工艺，以及企业有没有把零件库和检索建起来。 进一步的设想是让 AI 实时读取模型与相关信息，持续辅助六维评价；这属于工作流愿景，效率收益仍需实际验证。

这六个维度是讨论的起点，不是行业标准，你可以按自家工艺增删。

本文配图为原稿的概念示意，不是产品实测截图。英文版使用对应英文配图，图内文字与图注均为英文。
